产品介绍

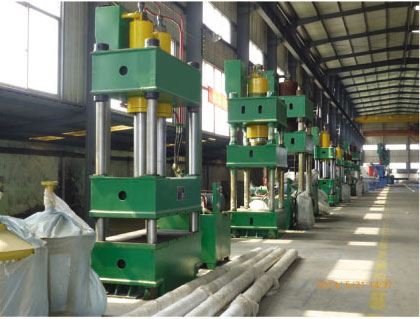

YJG27系列四柱式、框架式单动薄板拉伸液压机

所属分类：液压机系列
编　　号：6050001342
规　　格：详细规格面议
型　　号：详细型号面议
产品价格：面议

性能特点：

经计算机优化设计，四柱式结构简单，经济，实用；框架式结构刚性好，精度高，抗偏载能力强；液压控制系统采用插装式集成系统，动作可靠，使用寿命长, 液压冲击小，减小了连结管路与泄漏点；采用进口PLC控制的电气系统，结构紧凑，工作灵敏可靠，使用维修方便。具有调整、手动、半自动三种操作方式和定程，定压两种成型工艺规范。底梁内配有液压垫, 通过操作面板选择，液压垫可以实现有顶出、无顶出和液压垫压边三种工作循环。

适用领域：

本系列压机适用于拉深、弯曲、成型、冲裁落料、翻边等各种冲压工艺，特别适用以下领域：•汽车零部件•家用电器•厨房用具•其它：拖拉机，摩托车，航天，航空。

技术参数

名称\参数名称		型号	YXW27 -100	YXW27 -160	YXW27 -200	YXW27 -250	YXW27 -315	YXW27 -400	YXW27 -400A	YXW27 -500	YXW27 -500A	YXW27 -500B	YXW27 -630	YXW27 -630A	YXW27 -800	YXW27 -800A	YXW27 -1000	YXW27 -1250	YXW27 -1500	YXW27 -2000
公称力		kN	1000	1600	2000	2500	3150	4000	4000	5000	5000	2500×2	6300	3150×2	8000	4000×2	10000	6300×2	5000×3	6300×2+8000
回程力		kN	160	210	240	400	600	500	500	900	900	400×2	850	600×2	1000	500×2	1350	850×2	900×3	820×2+720
滑块行		mm	510	560	710	710	800	800	800	900	900	900	900	900	1000	1200	1000	1300	1500	1600
开口离度		mm	800	900	1120	1120	1250	1250	12S0	1500	1500	1500	1500	1500	1800	1800	1800	1800	2000	2000
液压垫公称力		kN	400	630	630	1000	1250	1250	1250	2000	2000	100×2	1250×2	1250×2	1600×2	1600×2	2000×2	2000×2	1250×4	1600×4
液压垫回程力		kN	147	250	250	320	360	360	360	780	780	320×2	360×2	360×2	600×2	600×2	500×2	580×2	360×4	600×4
液压垫行程		mm	200	200	250	250	300	300	300	350	360	350	350	350	400	400	400	400	500	500
滑块行程速度	空程	mm/s	100	110	150	130	100	130	130	120	150	150	130	140	150	150	130	150	120	130
	工作	mm/s	7-15	4-10	5-12	7-15	5-12	4-10	4-10	7-15	7-15	7-15	5-12	5-12	5-12	5-12	5-12	5-12	5-12	4-10
	回程	mm/s	85	65	95	90	60	70	70	80	90	90	85	85	95	95	85	85	70	75
液压垫速度	上升	mm/s	35	25	38	40	30	30	30	37	37	37	30	30	30	30	30	37	37	28
液压垫速度	退回	mm/s	100	65	95	110	100	100	100	95	95	110	105	105	85	80	105	125	125	75
工作台有效尺寸	左右	mm	690	800	1000	1100	1260	1250	1750	1400	2200	2200	1600	2500	2200	3500	2500	3500	4000	4600
工作台有效尺寸	前后	mm	630	800	940	1000	1160	1250	1250	1400	1600	1600	1600	1800	1600	2000	1800	2000	2600	2600
液压垫尺寸	左右	mm	350	500	670	670	20	820	1270	970	1720	1720	1120	2020	1570	2920	2020	2920	3220	3820
液压垫尺寸	前后	mm	350	500	670	670	20	820	820	970	1120	1120	1120	1270	1120	1420	1270	1420	2020	2020
机器外形尺寸	左右	mm	2500	2890	3100	3250	3100	3150	3700	5800	6600	6600	4150	5100	5200	6500	6500		5800	6500
	前后	mm	1150	1250	1350	1350	2100	2300	2300	2600	2600	2600	2600	2600	2800	2800	3000	3200	3500	3600
	地面上高度	mm	3400	3700	4000	4200	4800	5100	5250	5350	5550	5450	5600	6200	6400	7000	6800	7300	8000	8600
电机功率		kW	7.5	11	15	22	22	22	22	2×22	2×22	2×22	2×22	2×22	2×30	2×30	3×22	3×30	3×37	3×37

添加时间：2016-06-02　　浏览次数：1
