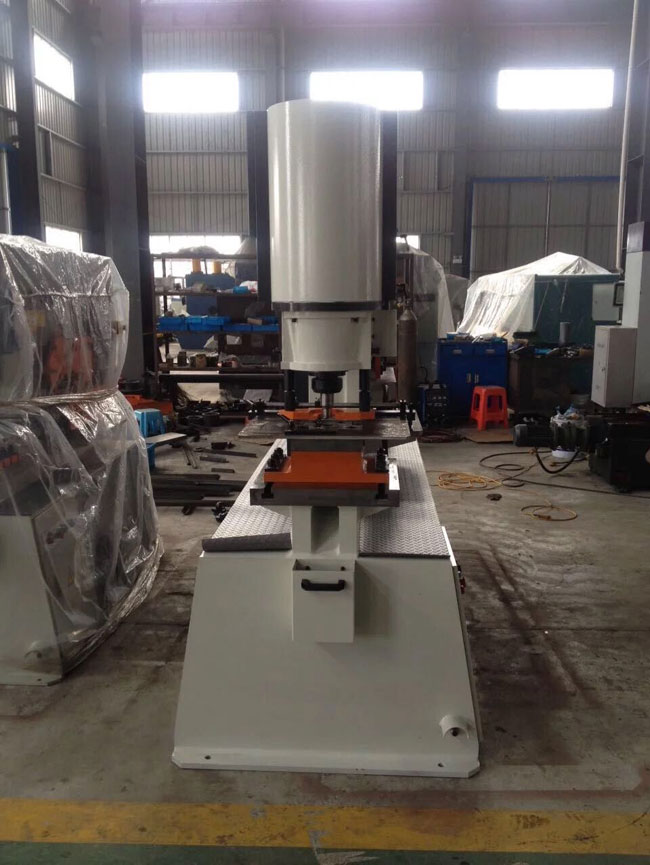

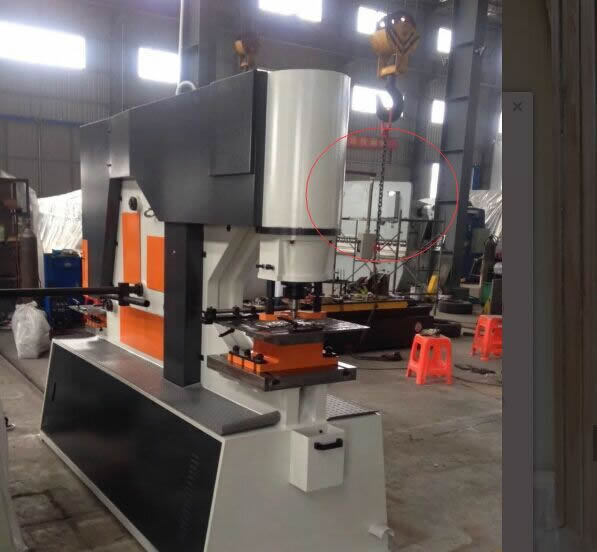

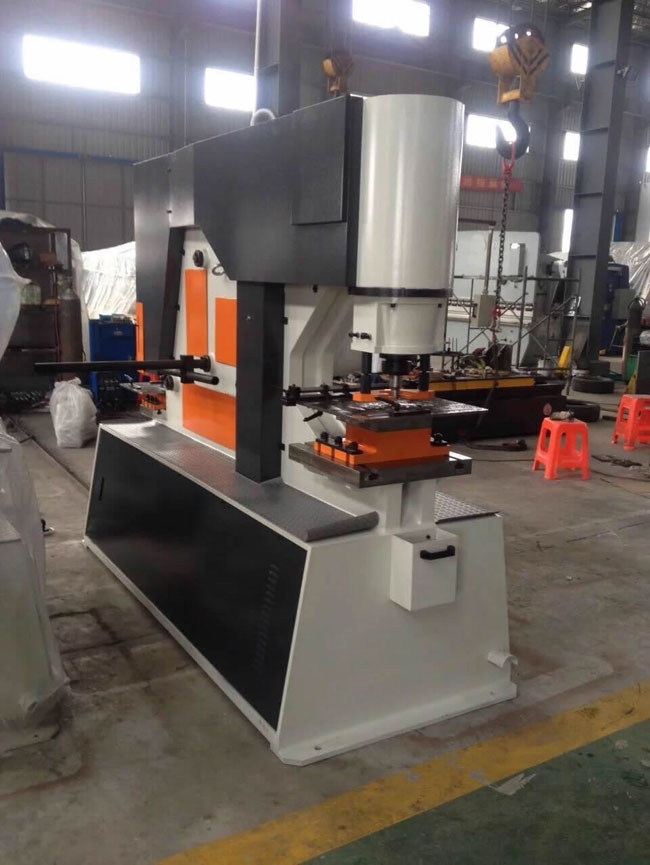

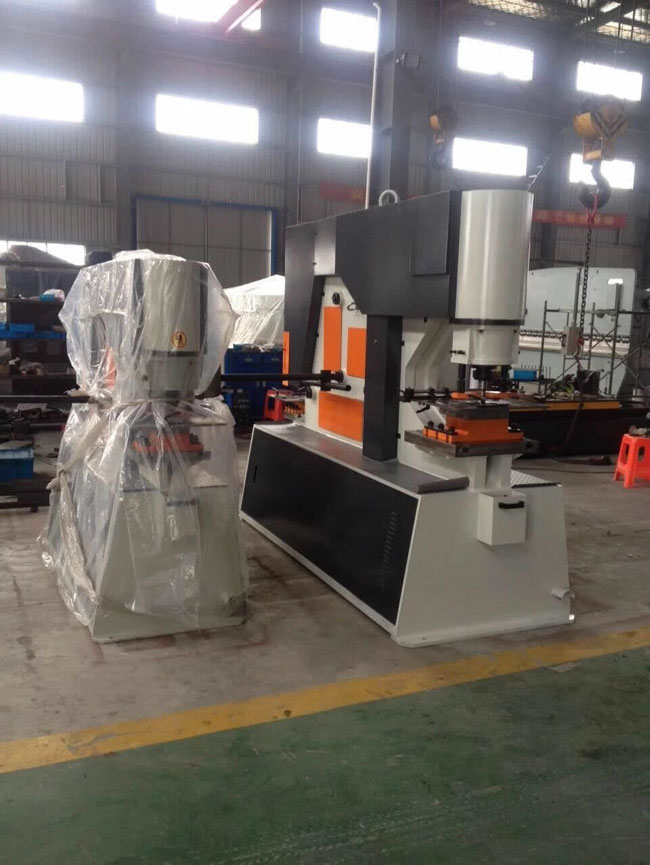

Q35Y系列联合冲剪机
|
|
所属分类： 联合冲剪机编 号： 6060000952规 格：详细规格面议 型 号：详细型号面议 产品价格： 面议 |
          Ø 机器概述
Q35Y系列液压联合冲剪机采用液压传动，是目前国内联合冲剪机最新产品，整个机器在运转过程中，嘈音低，动作平稳，整机结构简洁合理、操作简便。
机器设备主要功能有：板料冲孔、角钢90°与45°剪切、型材剪切、板料剪切、型材切边等。冲孔和模剪工位，如果换上本机配套的其他附件，还可作特殊形状的剪切冲压、弯曲板料、V型缺口剪切等工艺，适用于造船、电力、桥梁、汽车、起重运输、金属结构以及各机械加工厂等。
Ø 工位功能

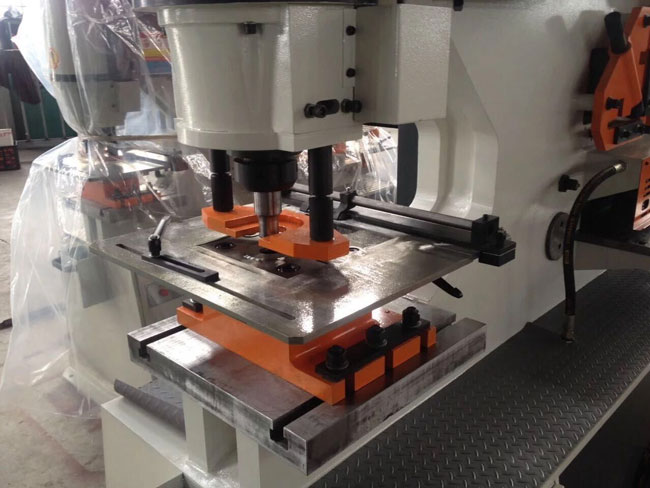

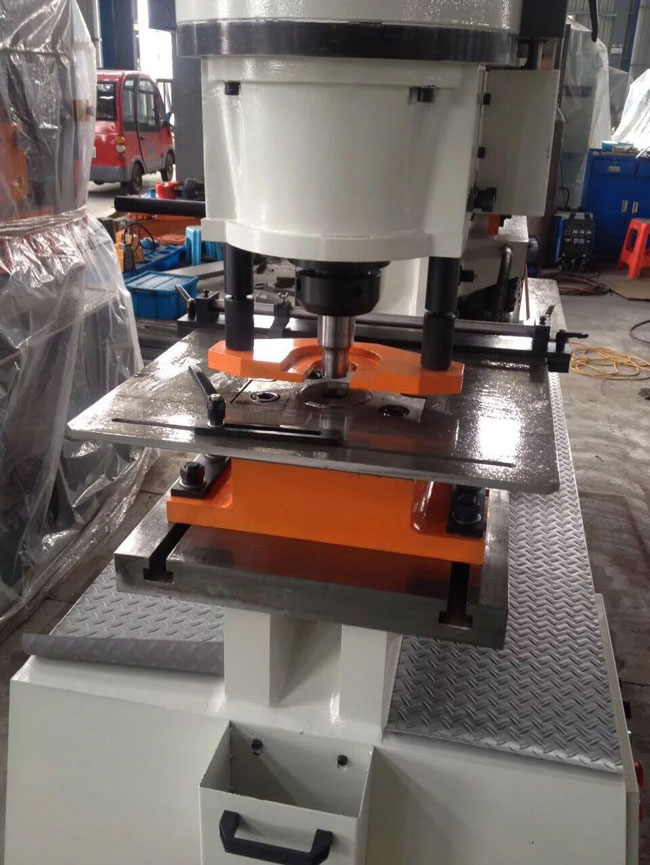

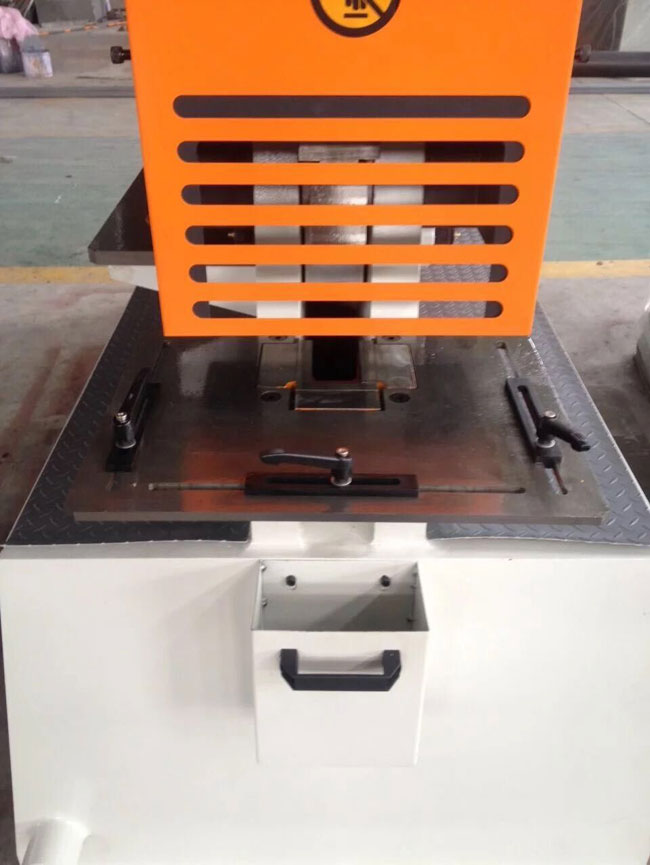

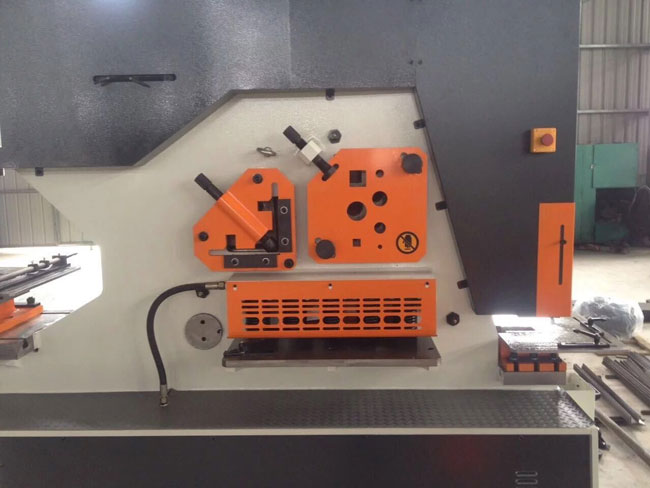

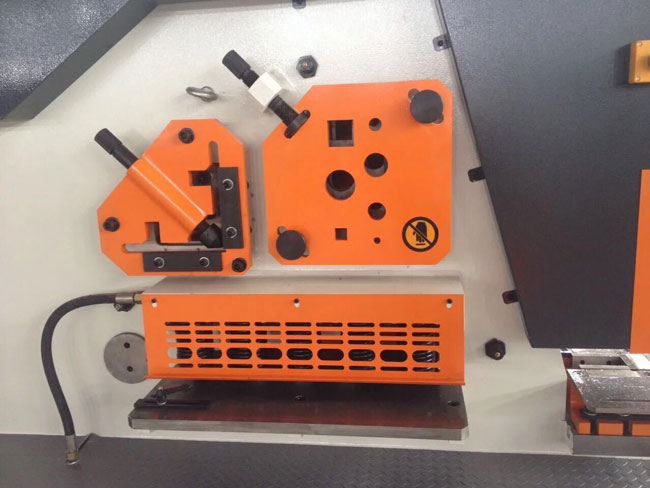

设备主要部位由冲孔（H钢冲孔、槽钢冲孔、角钢冲孔、平板冲孔）、角剪（角钢90°与45°剪切）、型剪（各类型钢的剪切）、板剪（平板剪切）和模剪（型钢对接剪切）等五个部分组成。
Ø 技术参数
|
型 号 |
Q35Y-1666 |
Q35Y-20 |
Q35Y-25 |
Q35Y-30 |
|
冲压力 |
ton |
60 |
90 |
110 |
140 |
|
可剪板厚 |
mm |
16 |
20 |
25 |
30 |
|
剪切角 |
度 |
7 |
8 |
8 |
8 |
|
一次行程剪板尺寸 |
mm |
16×250 |
20×330 |
25×330 |
30×355 |
|
mm |
8×400 |
10×480 |
16×600 |
20×600 |
|
可剪
最大
型钢 |
圆钢 |
mm |
45 |
50 |
60 |
65 |
|
方钢 |
mm |
40 |
45 |
50 |
55 |
|
角钢90° |
mm |
125×12 |
140×12 |
160×14 |
180×16 |
|
角钢45° |
mm |
50×5 |
50×5 |
60×6 |
60×6 |
|
T型钢90° |
mm |
125×12 |
140×12 |
160×14 |
180×16 |
|
T型钢45° |
mm |
60×8 |
70×10 |
80×10 |
80×10 |
|
工字钢 |
# |
12.6 |
16 |
20b |
28b |
|
槽钢 |
# |
12.6 |
16 |
20 |
28b |
|
滑块行程 |
mm |
80 |
80 |
80 |
80 |
|
行程次数 |
n/min |
8 |
8 |
6 |
6 |
|
喉口深度 |
mm |
300 |
355 |
400 |
600 |
|
最大冲孔尺寸 |
mm |
16×Φ25 |
20×Φ30 |
25×Φ35 |
26×Φ38 |
|
主电机功率 |
kw |
4 |
5.5 |
7.5 |
11 |
|
外形尺寸 |
长 |
mm |
1640 |
1860 |
2355 |
2680 |
|
宽 |
mm |
730 |
800 |
960 |
1040 |
|
高 |
mm |
1770 |
1900 |
2090 |
2300 |
|
机器重量 |
kg |
1600 |
2500 |
4500 |
6800 |
